Condotti aerazione verticale: Mod CAV/2

Condotte aerazione verticale. Condotte REI per aerazione realizzato con monoblocco ottenuto mediante l'assemblaggio di lastre a base silicato di calcio


Descrizione;
Condotte aerazione verticale. Condotte REI per aerazione realizzato con monoblocco ottenuto mediante l'assemblaggio di lastre a base silicato di calcio. I monoblocchi grazie alla prevista connessione maschio femmina garantiscono una rapida installazione, ed un solido ancoraggio grazie alle quattrostaffe (due per lato) poste a passo mm 600, fissandole tramite bulloni ai particolari profili a "C" utilizzati per rinforzare il monoblocco, grazie al sistema guida degli stessi e alle staffe lunghe 200mm permettono di effettuare un perfetto allineamento verticale anche in presenza di fuori piombo oppure in caso di non planarità della superficie ove previsto il posizionamento del condotto.


Caratteristiche;
  • Lastre; silicato di calcio LS 40 spess mm 40
  • Connessione; silicato di calcio H spess mm 20x200
  • Reazione al fuoco; IT classe 0 - UE A1
  • Resistenza al fuoco da esterno; REI 120
  • Assemblaggio; viti passo legno mm 4,8x80
  • Profilo/binario; spess mm 3 larghezza 41 altezza mm 41
  • Barre filettate; spess mm 10
  • Ancoraggio; barre filettate

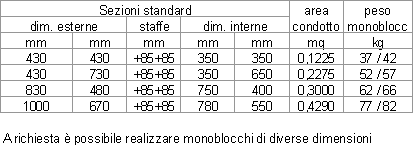

  • Monoblocco peso ; kg 37 / 82

Tempistiche; posa singolo monoblocco circa 15/20 minuti

Certificazioni;
  • Omologazione del materiale
  • Certificati e rapporti di prova esguite in laboratori n° I.G 119360/1838 RF
  • Dichiarazione del corretto assemblaggio

Scarica la documentazione e le certificazioni relative a questo prodotto


A richiesta realizzabile con resistenza al fuoco esterno ed interno
A richiesta è possibile predisporre struttura metallica per posa rivestimento con lastre in cartongesso


Il nostro preassemblaggio in officina;
  • Realizzazione monoblocco con lastre silicato di calcio
  • Profili metallici binari ad "U"
  • Barre filettate M 10
  • Staffe telescopiche per ancoraggio

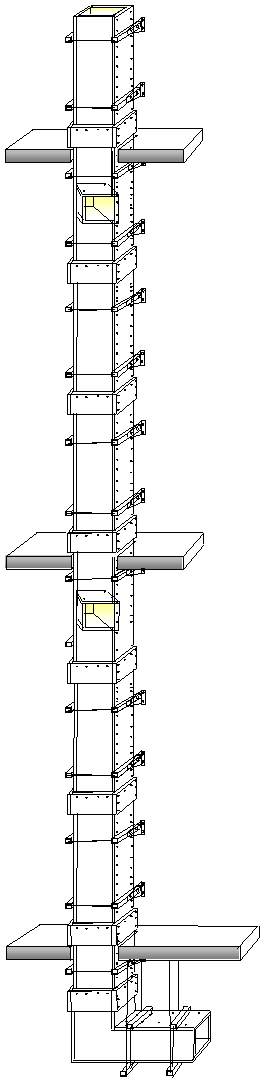

La posa in opera;

Utilizzare una lenza marcante a realizzare una linea perfettamente a piombo sul supporto ove previsto l'ancoraggio del camino, da utilizzare come linea guida. In caso di partenza sospesa posizionare mensola momentanea. Poggiare il primo monoblocco sulla mensola, connessione maschio/femmina il 1° rivolto verso l'alto facendo ben attenzione a posizionare le staffe allineate con la linea guida. Procedere al fissaggio tramite tasselli idonei al supporto utilizzato per l'ancoraggio. Dopo aver serrato i tasselli  ancoranti, effettuare una verifica di tutta la superficie  in verticale, verificare il piombo ed eventuali non planarità della stessa, causate da sporgenze, in caso di fuori piombo o sporgenze, tramite le staffe telescopiche posizionare il monoblocco in modo che tali sporgenze non imapattino contro il monoblocco (vedi disegno A) Controllare il piombo frontale e serrare i bulloni delle staffe. Procedere con il posizionamento degli altri monoblocchi.






































































Sei interessato a questo modello!
puoi richiederci un preventivo semplicemente scaricando il nostro modulo "Modello per richiesta ns. Offerta"
a ricecezione avvenuta ti invieremo la ns. migliore offerta relativa alle tue specifiche esigenze,
senza alcun impegno da parte tua.







Descrizione per capitolati
Condotta di ventilazione verticale con resistenza al fuoco R.E.I. 120.
Costituita da: monoblocchi da unire in opera, prefabbricati in officina mediante l'assemblaggio dilastre in silicato di calcio, esente da amianto, denominate PROMATECT®LS, omologate in classe 0, con spessore minimo di mm40. Le giunzioni delle lastre, che avranno un interasse massimo di mm2500, devono essere eseguite sovrapponendo, in corrispondenza della giunzione una striscia di PROMATECT®H da mm 100 con spessore mm10, tale unione ve eseguita mediante incollaggio con colla Promaseal®Glue e graffe metalliche da mm 20. La sospensione del rivestimento della condotta di ventilazione deve essere realizzata mediante tiranti in acciaio ancorati al soffitto per mezzo di tasselli ad espansione e profilati in acciaio zincato con sezione a L di dimensione mm 50X50X5, posti ad interasse massimo di mm 1500.


Puoi trovare questo prodotto nelle seguenti categorie:
Protezione Passiva al Fuoco
