Deviatore flusso in singolo condotto: Mod DFSC/2

Deviatore flusso in singolo condotto. Deviatore REI realizzato con monoblocco ottenuto mediante l'assemblaggio di lastre a base silicato di calcio


Descrizione;

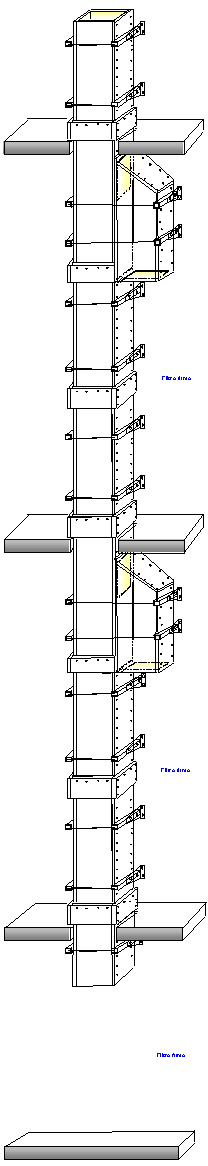

Deviatore flusso in singolo condotto. Deviatore REI realizzato con monoblocco ottenuto mediante l'assemblaggio di lastre a base silicato di calcio. Tale condotto/deviatore, accessorio che rende idoneo il mod; AFSC (singolo condotto) all'evacuazione dei combusti da pìù filtri sovrapposti. Difatti il deviatore elimina la possibilità che i combusti possano invadere tramite la griglia il filtro sovrastante. Nel caso in cui il montaggio del camino sia previsto nella medesima area del filtro, la posizione richiesta per il corretto funzionamento (in alto) accoppiata con il minor ingombro del singolo condotto favorisce la salvaguardia degli spazi praticabili. I monoblocchi grazie alla prevista connessione maschio femmina garantiscono una rapida installazione, ed un solido ancoraggio garantito da quattro staffe (due per lato) poste a passo mm 600, fissandole tramite bulloni ai particolari profili a "C" utilizzati per rinforzare il monoblocco, grazie al sistema guida degli stessi e alle staffe lunghe 250mm permettono di effettuare un perfetto allineamento verticale anche in presenza di fuori piombo oppure in caso di non planarità della superficie ove previsto il posizionamento del condotto.


Caratteristiche;

  • Lastre; silicato di calcio LS 40 spess mm 40
  • Connessione;
  • Reazione al fuoco; IT classe 0 - UE A1
  • Resistenza al fuoco da esterno; REI 120
  • Assemblaggio; viti legno mm 4,8x90
  • Profilo/binario; spess mm 3 larghezza 41 altezza mm 41
  • Barre filettate; spess mm 10
  • Ancoraggio a parete; staffe a "T" spess mm 3 mm 120x200
  • Monoblocco peso ; kg 38 / 52
  • Cavedi interpiano;

Tempistiche; posa singolo monoblocco circa 25/30 minuti

Certificazioni;
  • Omologazione del materiale
  • Certificati e rapporti di prova esguite in laboratori n° I.G 184477/2638 RF
  • Dichiarazione del corretto assemblaggio

Scarica la documentazione e le certificazioni relative a questo prodotto


A richiesta realizzabile con resistenza al fuoco esterno ed interno
A richiesta è possibile predisporre struttura metallica per posa rivestimento con lastre in cartongesso


Il nostro preassemblaggio in officina;

  • Realizzazione monoblocco con lastre silicato di calcio
  • Profili metallici binari ad "U"
  • Barre filettate M10
  • Staffe telescopiche per ancoraggio




                                                       La posa in opera;

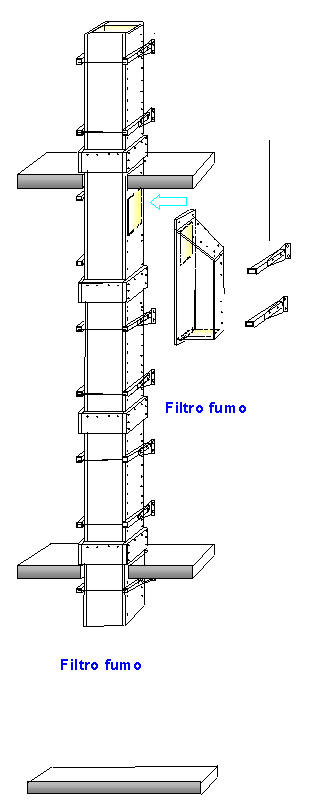

Utilizzando la dima del DFSC realizzare un foro al condotto principale precedentemente installato. Tale foro deve essere realizzato a partire da 15 cm dal'intradosso del solaio nel vano filtro fumi, le dimensioni devono rispecchiare quelle interne del condotto principale,  se abbiamo un condotto con interno 35x35cm anche il nostro foro rispetterà tali dimensioni.  Riposizionare la dima a verificare che il foro realizzato sia perfettamente combaciante, Utilizzando sempre la dima accertandosi che i fori siano combacianti, fissare un sostegno  (listello mm40x30x300) temporaneo nella parte inferiore in modo che la stessa sia sorretta. Rimuovere la dima e installare il monoblocco servendosi del listello come sostegno,  utilizzare due viti 42x75 nella parte alta a bloccare. Misurare la profondità dal supporto (parete) fino a estremo esterno del monoblocco  aggiungendo cm 4,5, il risultato sarà la lunghezza da predisporre i binari servondosi delle staffe scorrevoli. Poggiando in contemporanea la staffa sulla parete ed il binario sul monoblocco (come dis) procedere alla foratura e conseguente serraggio delle stesse tramite tasselli idonei  al supporto, ripetere operazione per 2° staffaggio. Utilizzando la barra M10 in dotazione, serrare le ultime staffe installate alle due opposte precedentemente installate.



























































Sei interessato a questo modello!
puoi richiederci un preventivo semplicemente scaricando il nostro modulo "Modello per richiesta ns. Offerta"
a ricecezione avvenuta ti invieremo la ns. migliore offerta relativa alle tue specifiche esigenze,

senza alcun impegno da parte tua.
